Q911F電動三片式球閥又稱三片式絲扣球閥，是由三段閥體，中間配用螺栓鎖定而成。閥球轉動90度，就能完全開啟或關閉閥門。用于截斷或接通管路中的介質，閥座采用彈性密封結構，啟閉輕松密封可靠。閥體采用內外拋光處理，用于食品、醫藥等衛生級別工況。控制方式有開關型和調節型兩種。全通徑的衛生級球閥基本沒有流阻；結構簡單、體積小、重量輕。緊密可靠，其有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。
電動三片式球閥 Q911F
Q911F電動三片式球閥又稱三片式絲扣球閥，是由三段閥體，中間配用螺栓鎖定而成。閥球轉動90度，就能完全開啟或關閉閥門。用于截斷或接通管路中的介質，閥座采用彈性密封結構，啟閉輕松密封可靠。閥體采用內外拋光處理，用于食品、醫藥等衛生級別工況。控制方式有開關型和調節型兩種。全通徑的衛生級球閥基本沒有流阻；結構簡單、體積小、重量輕。緊密可靠，其有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。
產品特點：1、螺紋連接拆裝方便、適用需要經常清潔的工況下。2、安裝簡便，能以任意方向安裝于管道中的任意部位。3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。4、可配置氣動、電動等多種驅動機構，實現遠距離控制和自動化操作。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。
電動三片式球閥(電動內螺紋球閥)由左右閥殼和中間閥體三部分組裝而成，由四根較長的螺栓橫穿三段閥殼，從兩端緊緊夾住中間閥體。電動三片式球閥的最大優點就是特別容易拆卸，當閥門出現故障或需要維修時，不用拆卸管路的螺紋，可直接將四根螺栓拿下，便能將閥體的中間部分取出。既減少了發生故障的機率，又提高了作業效率，特別適用于機械體積小空間狹窄的工況當中。
三片式電動球閥的密封性能可靠，且承受的壓力較高，它的動作原理是通過電動執行裝置的電源電壓，帶動閥芯做90度的旋轉從而達到對介質的開啟與截斷，可設計為對介質進行二位開關控制，也能實現對管道中介質流量、壓力、溫度等參數進行比例調節。

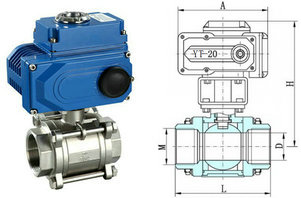

測試檢驗：API598，EN12266 螺紋接端：ASME B1.20，BS21 DIN2999/259，BSP ISO7/1， ISO228/1 JIS B 0203 對焊接端：ASME B16025 套焊接端：ASME B16.11 閥蘭接端：ASME B16.5 DIN2542～2545 JIS B2238 |  電動三片式球閥結構圖 |
| 公稱通徑 | DN15～DN100(mm) | ||
| 公稱壓力 | PN1.0、1.6、2.5、6.4MPa | ||
| 連接形式 | 內螺紋、焊接式 | ||
| 驅動方式 | 電源驅動（可防爆，可帶手動裝置） | ||
| 電源電壓 | AC220V、AC380V（其他定制DC24等） | ||
| 動作范圍 | 0～90° | ||
| 結構形式 | 三片式球閥 | ||
| 閥體材質 | 碳鋼、不銹鋼304、316、316L | ||
| 信號反饋 | 有源信號、S無源信號 | ||
| 動作時間 | 30S-60S（可定制快開） | ||
| 適用溫度 | -29～180°C(增強四氟乙烯)、-29～300°C(對位聚苯) | ||
| 適用介質 | 液體、油、空氣和腐蝕性介質等 | ||
| 控制方式 | 開關型(開關兩位模式)、智能調節(4～20mA模擬量信號控制) | ||
