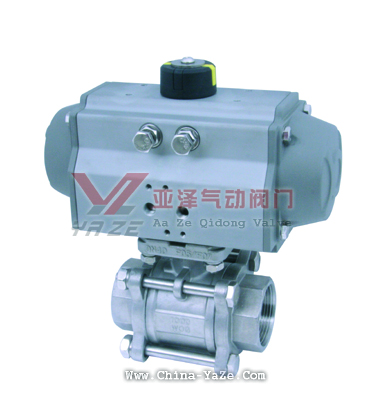

三片式氣動球閥Q611F

Q611F氣動三片式球閥閥體鑄造采用國外引進的先進工藝,結構合理、造型美觀。閥座采用彈性密封結構,密封可靠,啟閉輕松。閥桿采用倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。

在線訂購
產品詳情
產品名稱:氣動三片式球閥產品型號:Q611F
公稱通徑:DN15~DN100結構形式:球形
公稱壓力:1.6Mpa~6.4Mpa/1000WOG連接方式:法蘭、對夾、內螺紋、焊接
適用溫度:≤180oC驅動方式:氣動
閥體材質:鑄鋼、不銹鋼制造標準:國標GB、德國DIN、美國API、ANSI
適用介質:水、油、氣體、液體生產廠家:上海亞澤

產品說明

Q611F氣動三片式球閥閥體鑄造采用國外引進的先進工藝,結構合理、造型美觀。閥座采用彈性密封結構,密封可靠,啟閉輕松。閥桿采用倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。

工作原理

Q611F氣動三片球閥是由氣動執行器與三片式球閥組成,利用壓縮空氣作為能源,接受氣動信號或電氣定位器等附件信號進行工作,具有結構簡單、操作方便等優點。提高了使用壽命,氣缸內輸入氣壓后,作用于活塞上產生一定的推力,使齒輪型輸出在活塞推動下,使齒輪輸出軸于旋轉,帶動閥軸轉動,從而使球閥球體在閥內隨著轉動,廣泛應用于生產過程自動控制系統中的調節或開關操作場合。

產品特點

1、氣動三片式球閥由仿意大利AT氣動執行機構和Q11F球閥組成。
2、可選配限位開關,空氣過濾減壓閥、手輪機構,電磁閥。
3、氣動執行器采用鋁合金擠出工藝制作,表面采用硬化處理,外觀美觀,有利于安裝,運輸。
4、采用精密壓鑄工藝制作的鋁合金活塞,保證了雙活塞精確的對稱,并配合高質量的O型環和導向閥,可的供很高的扭矩輸入與氣壓比,雙導軌和活塞設計保證了輸出扭矩的恒定。
5、活塞導向帶采用大接觸面積,自潤滑設計高強度材料保證了低摩擦,正常使用壽命可達100萬次!
6、閥體設計,鑄造均采用臺灣的先進工藝,具有結構合理。能達到氣泡級密封,啟閉力矩小,使用壽命長。
7、閥體與閥桿之間帶防靜電裝置,閥桿防爆出裝置設計,可適用多種惡劣場合選型。造型美觀,質量可靠等優點。

主要技術參數

閥體形式內螺紋精鑄閥體
公稱通徑DN6~100mm
公稱壓力PN1.6、2.5、4.0、6.4 MPa;ANSI 150 300 600LB;JIS 10 20 30K
連接形式管螺紋(G)、錐螺紋(NPT)
閥蓋形式一體式
壓蓋型式壓帽擰緊式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥內件

閥芯形式O型球型閥芯
流量特性快開特性

執行機構

執行器型號GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力0.4~0.7MPa
氣源接口G1/4"、G1/8"、G3/8"、G1/2"
環境溫度-20~+90℃
作用形式單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)
可配附件定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

※注:如需詳細執行器參數,請進入氣動執行器頁面進行查閱。

主要零件材料

1左閥體WCB、CF8、CF8M、CF3M
2閥座PEFE、PPL、304、316
3球體WCB、CF8、CF8M、CF3M
4密封圈PTFE/金屬石墨纏繞墊片
5右閥體(中閥體)WCB、CF8、CF8M、CF3M
6閥桿2Cr13304、316、316L
7填料壓蓋WCB、CF8、CF8M、CF3M

主要性能指標

公稱通徑DN(mm)68101520253240506580100
允許壓差(MPa)≤ 公稱壓力
動作范圍0~90°
泄露量Q軟密封為零泄露;金屬密封符合ANSI B16.104 IV級標準
基本誤差帶定位器:小于全行程的±2%
回差帶定位器:小于全行程的2%

外形結構圖



主要性能參數

試驗壓力(Mpa)公稱壓力(Mpa)壓力級JIS(K)
1.62.54.06.410.015030060010K20K
強度試驗2.43.86.09.615.03.17.815.32.43.8
密封試驗1.82.84.47.011.02.25.611.21.52.8
氣密試驗0.5~0.7

主要外形及連接尺寸

公稱通徑內螺紋連接
mminchDLHGA
103/810601573/8″140
151/215751681/2″140
203/420801703/4″140
25125901801″140
3211/43211018511/4″164
4011/23812520011/2″164
502501442102″190
6521/26418623021/2″210
803782062503″247
1004982402704″247

※注:以上參數均以國標PN1.6MPa為準,其他壓力等級請咨詢公司技術部,表中尺寸為不帶標準附件數據,另由于產品改進技術創新參數可能有一定變化,請咨詢公司技術部門索取最新數據。
